Votre allume-cigare vient de rendre l'âme. Ou pire, vos vitres refusent de remonter en pleine averse. Vous ouvrez la trappe passager, tirez la petite carte d'affectation pliée et là, c'est la surprise totale. Au lieu d'un texte clair, vous tombez sur une liste de hiéroglyphes absurdes. Chez BMW et Mini, on adore ce genre de devinette. Pas de nom, pas de traduction, juste des icônes minimalistes totalement inutiles pour isoler la source du problème.
J'ai donc décidé de créer ce guide pour remplacer cette fameuse carte illisible. Nous vous donnons la traduction exacte des symboles, les ampérages requis et la localisation précise de chaque circuit. De quoi remettre votre voiture en état sans lâcher un billet de cent euros en concession.
Sur la Mini Cooper R56, les boîtes à fusibles se trouvent à deux emplacements principaux : dans le compartiment moteur à côté de la batterie, et dans l'habitacle au niveau du plancher côté passager, derrière une trappe en plastique. Consultez le schéma d'affectation pour identifier l'ampérage du circuit défectueux.
Où se trouvent les boîtes à fusibles sur la Mini R56 ?
Chercher le bon boîtier tourne vite à la crise de nerfs sur les modèles de la génération R56 (2006-2013). N'oubliez pas que certains de ces véhicules frôlent les 20 ans d'âge. Les plastiques intérieurs et les caches sous le capot ont durci avec les années et les variations thermiques. Une manipulation un peu trop brute, et vous cassez net les clips de fixation. Je vous conseille d'agir avec une infinie douceur pour accéder aux deux zones de distribution électrique.
Boîte à fusibles de l'habitacle (plancher passager)
Cet endroit pilote la quasi-totalité des équipements de confort de votre habitacle. On y trouve le fameux boîtier JBE (Junction Box Electronics), véritable cerveau distributeur de courant pour vos accessoires intérieurs.
Pour y accéder, la méthode est simple :
- Ouvrez la porte côté passager.
- Baissez-vous vers le plancher, au niveau de la garniture droite près des pieds.
- Repérez la petite trappe en plastique rectangulaire.
- Insérez vos doigts dans l'encoche supérieure et tirez fermement vers vous pour déclipser le cache.
- Le panneau de fusibles apparaît alors, généralement entouré de gros connecteurs verts et bleus spécifiques au module JBE.
Boîte à fusibles du compartiment moteur
Un second boîtier, nettement plus robuste, protège les organes vitaux de la Mini. Il abrite les fusibles de forte puissance et les relais principaux.
Voici comment le localiser :
- Ouvrez le capot de votre véhicule.
- Placez-vous face au moteur et regardez sur votre droite du côté conducteur.
- Localisez la batterie et le boîtier du filtre à air. Vous remarquerez une boîte en plastique noir juste à côté.

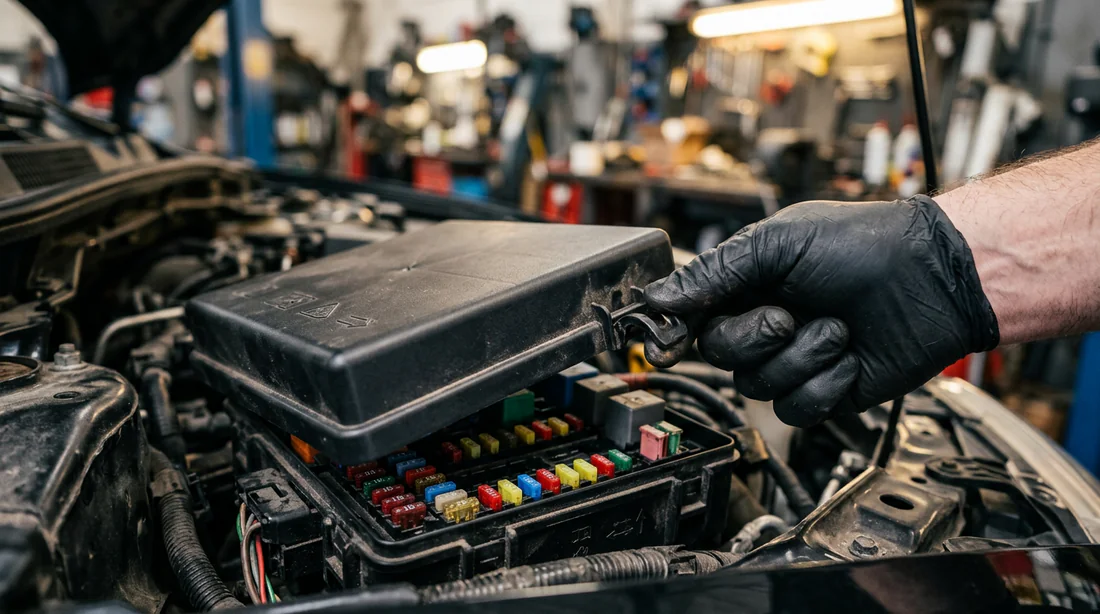

- Appuyez sur les languettes latérales et soulevez le couvercle étanche pour l'ouvrir. Un avertissement s'impose ici. Sur les modèles sportifs comme la Cooper S, la chaleur dégagée par le turbo cuit littéralement ces languettes avec le temps. Allez-y doucement.
Schéma et affectation des fusibles de l'habitacle (JBE)
Fini le jeu des devinettes avec le manuel d'utilisation obscur d'origine. Nous avons dressé le tableau de traduction des fusibles clés (F1 à F50) situés dans le plancher passager. Gardez en tête une règle absolue. Respectez toujours scrupuleusement l'ampérage et la couleur indiqués lors d'un remplacement.
| Numéro | Symbole d'origine | Fonction détaillée (Équipement) | Ampérage (Couleur) |
|---|---|---|---|
| F1 | Siège avec vague | Sièges chauffants | 30A (Vert) |
| F14 | Moteur « Check » | Prise diagnostic OBD2 / Émission | 10A (Rouge) |
| F21 | Note de musique | Autoradio / Écran central | 15A (Bleu) |
| F30 | Fenêtre ouverte | Vitres électriques (Module FRM) | 30A (Vert) |
| F32 | Flocon / Ventilateur | Climatisation / Chauffage | 7.5A (Marron) |
| F42 | Cadenas de voiture | Verrouillage centralisé | 15A (Bleu) |
| F44 | Cigarette fumante | Allume-cigare / Prise 12V | 20A (Jaune) |
| F48 | Écran / GPS | Système de navigation iDrive / Autoradio | 7.5A (Marron) |
| F50 | Volant | Commandes au volant | 10A (Rouge) |
Si un fusible fond instantanément au moment où vous le remplacez, ne forcez pas. Vous êtes face à un court-circuit franc sur la ligne (fil dénudé touchant la carrosserie ou composant grillé). Il faut inspecter le câblage de l'accessoire concerné.
Schéma et affectation des fusibles du compartiment moteur
On réserve ce boîtier aux charges lourdes. Les fusibles de type « FL » (Fusible Link) encaissent de gros ampérages. S'ils grillent, votre voiture risque tout bonnement l'immobilisation totale.
| Numéro | Symbole d'origine | Fonction détaillée (Organe vital) | Ampérage (Couleur) |
|---|---|---|---|
| FL1 | Moteur / Éclair | Calculateur moteur (DME) | 50A (Rouge large) |
| FL4 | Roue en dérapage | Module et pompe ABS / DSC | 40A (Orange large) |
| F1 | Ventilateur | Ventilateur de refroidissement moteur | 30A (Vert) |
| F5 | Pompe à essence | Pompe à carburant | 20A (Jaune) |
| F7 | Pare-brise | Relais et moteur d'essuie-glaces | 20A (Jaune) |
| F9 | Phare / Ampoule | Éclairage avant principal | 15A (Bleu) |
4 pannes électriques fréquentes et leurs fusibles associés
Tester chaque emplacement au hasard dans l'obscurité est une perte de temps. Ciblons plutôt les éléments qui lâchent le plus souvent sur la R56. J'ai isolé pour vous les quatre pannes qui dominent les forums et les recherches des propriétaires.
L'allume-cigare ne fonctionne plus
Voilà la panne reine, celle qui agace tout le monde. Vous branchez un chargeur de téléphone bon marché ou un compresseur d'air un peu trop gourmand et le courant coupe net. Vérifiez immédiatement le fusible F44 (20A, couleur jaune). Il se cache dans la boîte de l'habitacle au niveau du plancher passager. Remplacez la petite pièce défectueuse pour redonner vie à votre prise 12V.
Panne de l'autoradio ou du système GPS
L'écran central reste désespérément noir ou l'autoradio refuse de s'allumer. Dirigez-vous sans attendre vers le plancher passager pour y contrôler les fusibles F21 et F48. Petite astuce de mécanicien : parfois, le fusible n'est même pas grillé. Le système électronique a tout simplement planté. Retirez le fusible F21 pendant une minute entière puis remettez-le en place. Ce redémarrage forcé suffit bien souvent à relancer l'interface.
Dysfonctionnement des vitres électriques
Le redouté module FRM (Footwell Module) assure la gestion des fenêtres et de l'éclairage sur la Mini R56. Ce composant brille par son extrême sensibilité aux baisses de tension, particulièrement si votre batterie donne des signes de faiblesse. Si vos vitres font la grève, ciblez en priorité les fusibles associés au module FRM, et tout spécifiquement le F30 (30A).
Problème d'essuie-glaces
Rien de pire que des balais d'essuie-glaces qui s'arrêtent en plein milieu du pare-brise sous une pluie battante. Inutile de chercher dans l'habitacle, le problème se trouve ailleurs. Ouvrez le capot et inspectez directement le boîtier moteur. Contrôlez le fusible dédié aux essuie-glaces, bien souvent le F7. Profitez-en pour vérifier que le relais spécifique ne cliquette pas de manière anarchique.
Comment tester et remplacer un fusible grillé en toute sécurité ?
L'intervention reste basique. Elle exige toutefois un minimum de méthode pour ne pas aggraver la panne électrique de votre Mini. Suivez ces étapes pour garantir une réparation propre et sécurisée.
- Commencez par couper le contact. Retirez la clé de son emplacement et éteignez absolument tous les accessoires. Travailler sur un circuit sous tension reste une grave erreur à proscrire.

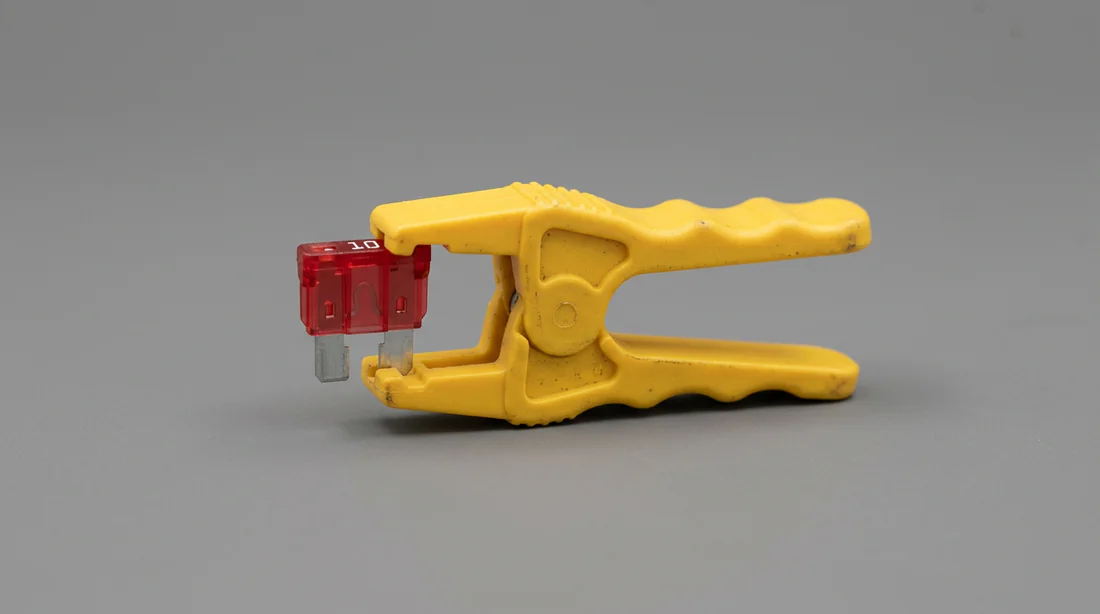

- Utilisez ensuite la pince extractrice. Cherchez au dos de la trappe en plastique ou directement à l'intérieur du boîtier JBE. Vous y dénicherez une petite pince à fusible, presque toujours rouge. Saisissez-la pour extraire le composant bien droit vers vous afin de ne pas tordre les broches.
- Passez à l'inspection visuelle en observant le corps transparent du fusible face à la lumière. Un filament métallique intérieur en forme de « U » rompu ou un plastique noirci confirme que la pièce a bel et bien fondu.
- Confirmez votre diagnostic au multimètre pour lever le moindre doute. Réglez l'appareil en mode continuité sur le symbole en forme d'ondes sonores. Placez les pointes de touche sur les deux pattes métalliques. Un bip confirme la bonne santé du fusible. Le silence indique qu'il faut le jeter.
J'attire votre attention sur un danger absolu. Ne placez jamais un fusible d'un ampérage supérieur pour bricoler un circuit qui saute en boucle. Remplacer un 15A par un 30A est la pire idée possible. La pièce est justement calibrée pour fondre avant la surchauffe des câbles. Augmenter cette tolérance revient à sacrifier le faisceau électrique de votre Mini R56 LCI, avec un risque réel d'incendie en prime.
N'hésitez pas à lancer une recherche sur YouTube si vous préférez visualiser l'opération avant d'y mettre les mains. Tapez des requêtes précises comme « Changer fusible allume cigare Mini Cooper R56 » ou « Mini R56 fuse box location and passenger compartment ». Ces vidéos tutorielles viendront parfaitement appuyer les tableaux fournis dans ce guide.
FAQ
Pourquoi ma carte de fusibles Mini ne contient que des symboles ?
Les ingénieurs du groupe BMW préfèrent utiliser des symboles universels pour contourner les impressions de cartes multilingues selon les pays de vente. Cette standardisation purement industrielle est pensée pour l'usine. D'où l'intérêt capital de s'appuyer sur notre tableau de traduction pour intervenir sur votre véhicule.
Les fusibles sont-ils les mêmes entre la Mini R56 Phase 1 et LCI (Phase 2) ?
La majorité des affectations situées dans le boîtier JBE de l'habitacle ne bougent pas d'une version à l'autre. Je note toutefois des variations importantes dans le boîtier moteur selon le bloc choisi. Le N14 des premières Cooper S n'a pas les mêmes besoins que le N18 des modèles LCI. Fiez-vous systématiquement à l'ampérage indiqué sur la carte d'origine de votre propre voiture.
Où se trouve la pince pour retirer les fusibles sur la Mini Cooper ?
On la repère facilement grâce à sa couleur rouge vif. Elle se trouve clipsée directement à l'intérieur du couvercle de la boîte à fusibles de l'habitacle. Parfois, elle se cache au dos de la fameuse carte d'affectation pliée. En cas de perte, une simple pince à épiler à bouts plats fera parfaitement le travail.
