Vous roulez tranquillement sur l'autoroute. Soudain, le redoutable message « Injection à contrôler » s'illumine au centre de vos compteurs. Votre Renault perd instantanément sa puissance. Elle passe en mode dégradé. Pire, le moteur se coupe net en pleine accélération. C'est l'angoisse de la facture à quatre chiffres qui pointe le bout de son nez. Mais avant de paniquer et de remplacer des pièces au hasard, décryptons ce que votre valise de diagnostic essaie de vous dire.
Le code DTC DF137 sur un véhicule Renault signale une défaillance de la régulation de pression dans la rampe d'injection (Rail). Ce défaut OBD indique que la pression de carburant mesurée est soit trop haute, soit trop basse par rapport à la consigne du calculateur. La cause principale reste souvent l'actuateur de débit (IMV).
Que signifie le code défaut DF137 chez Renault ?
Techniquement, le code DF137 pointe un problème lié à la « Fonction régulation de pression rail ». Pour bien saisir l'enjeu, observons la boucle de régulation de votre moteur. Le carburant est d'abord aspiré puis mis sous pression par la pompe haute pression. Avant d'entrer dans cette pompe, le gasoil traverse l'actuateur IMV (Inlet Metering Valve). Ce petit composant dose la quantité exacte de carburant nécessaire. Le fluide pressurisé file ensuite dans la rampe d'injection (Rail). Là, un capteur de pression mesure la valeur en temps réel.
Le calculateur moteur (ECU) compare en permanence la pression de consigne (ce qu'il exige) et la pression réelle (ce que le capteur lit). Si l'écart entre ces deux données devient trop grand, le calculateur panique et génère l'alerte DF137.
Aujourd'hui, les systèmes d'injection Delphi qui équipent les célèbres moteurs 1.5 dCi (K9K) accusent souvent le poids des années et des kilomètres. Les pannes sur cette boucle de régulation se multiplient à cause du vieillissement naturel des pièces. Je trouve ça franchement frustrant au vu de la conception, mais c'est une réalité mécanique avec laquelle nous devons composer.
Si vous roulez en citadine ou en utilitaire, jetez un œil à notre guide spécifique au Code DF137 sur Renault Clio 1.5 dCi ou à notre article dédié au Code DF137 Renault Kangoo 1.5 dCi.
Les 3 symptômes typiques du défaut DF137
Vous ressentez immédiatement l'impact d'une mauvaise régulation de pression au volant. Les symptômes sont brutaux. Ils touchent directement à la sécurité.

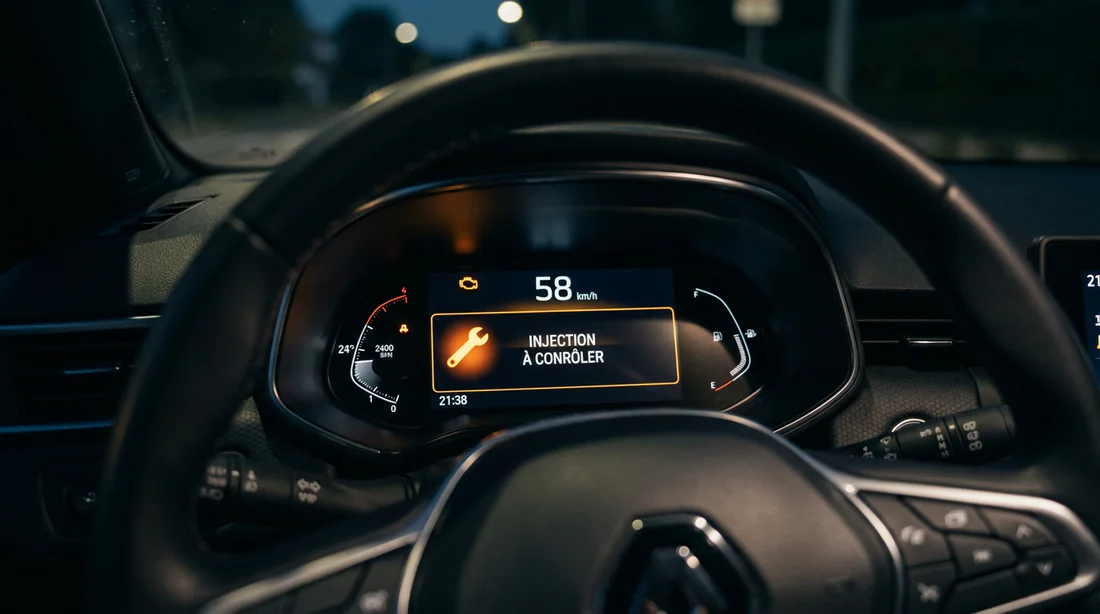

Voyant « Injection à contrôler » et mode dégradé
Dès que le calculateur repère une anomalie de pression, il allume le voyant clé à molette orange associé au message « Injection à contrôler ». Par mesure de sécurité, le moteur bride sa puissance. Il refuse catégoriquement de dépasser les 3000 tr/min. Ce fameux mode dégradé évite une usure prématurée ou la casse d'autres éléments mécaniques.
Coupure moteur en accélération (calage)
C'est de loin le symptôme le plus angoissant. Lors d'un fort besoin en carburant (une insertion musclée sur autoroute, un dépassement, une forte côte), la pompe doit fournir une pression maximale. Si cette pression s'effondre brutalement, le calculateur coupe net l'injection pour protéger le moteur. Résultat direct, votre véhicule cale en plein élan.
Démarrage difficile ou impossible
Le système exige une pression minimale stricte sous l'action du démarreur (environ 250 bars) pour autoriser l'ouverture des injecteurs. Si le circuit n'arrive pas à atteindre ce palier, le moteur tourne dans le vide. Il ne démarrera jamais.
Les 4 causes principales du DTC DF137
Je vous conseille d'aborder ce diagnostic avec une logique implacable. Commencez toujours par la panne la moins chère avant d'envisager le pire.
Filtre à carburant colmaté ou présence d'air
Un manque d'entretien régulier est souvent le coupable idéal. Un filtre à gasoil bouché par les impuretés ou une prise d'air sur le circuit basse pression affame littéralement la pompe haute pression. Sans un apport suffisant en carburant, la pression dans le rail ne peut physiquement pas atteindre la consigne demandée par l'ECU.
L'électrovanne IMV défectueuse
C'est la panne numéro 1 sur les pompes d'injection Delphi. L'actuateur de débit IMV régule le remplissage de la pompe. Avec le temps et la piètre qualité de certains gasoils, son piston interne finit par gripper. Il reste bloqué en position ouverte (pression trop haute) ou fermée (pression trop basse).

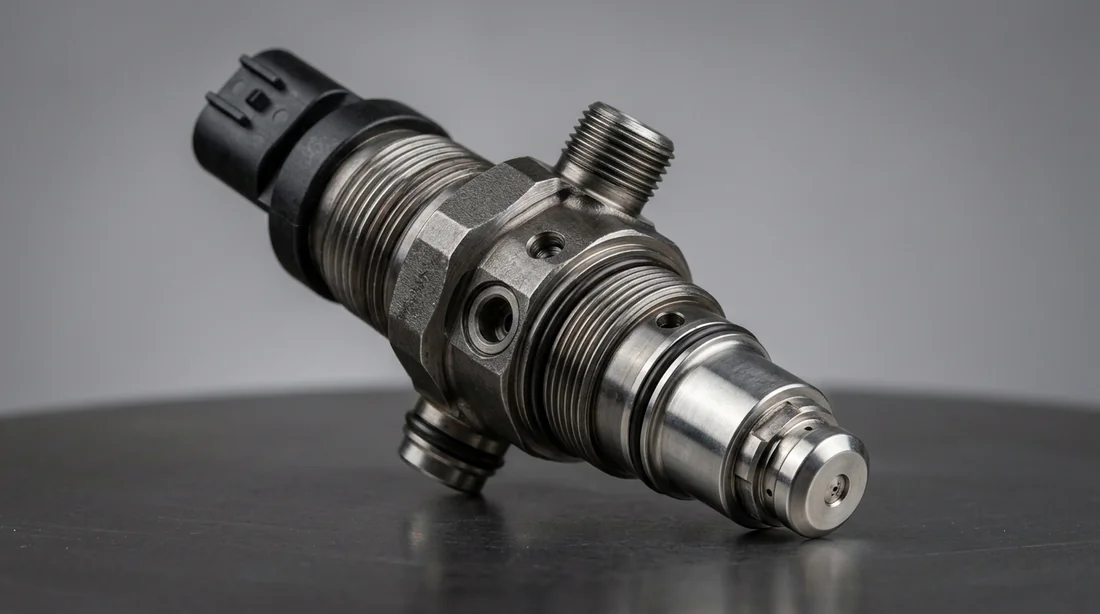

Un ou plusieurs injecteurs fuyards
Nous touchons ici au fameux phénomène de la fuite aux retours. Un injecteur usé perd sa capacité à retenir la haute pression. Au lieu de pulvériser vigoureusement le gasoil dans le cylindre, il le laisse fuir massivement par son circuit de retour vers le réservoir. La rampe d'injection se vide. La pression chute dramatiquement.
Pompe haute pression endommagée (limaille)
C'est le scénario catastrophe pour les moteurs K9K. La tristement célèbre maladie des pompes Delphi provoque une usure interne destructive. Elle génère de la limaille de fer. Ces micro-particules métalliques ruinent la pompe, grippent l'actuateur IMV et contaminent l'intégralité du système d'injection. C'est franchement décourageant quand ça arrive.
Avant de commander la moindre pièce, déposez votre filtre à gasoil, videz son contenu dans un bocal propre et passez un aimant. Si vous voyez de la poussière brillante suivre l'aimant, c'est de la limaille. La pompe est hors d'usage.
Protocole de diagnostic : comment tester la pression ?

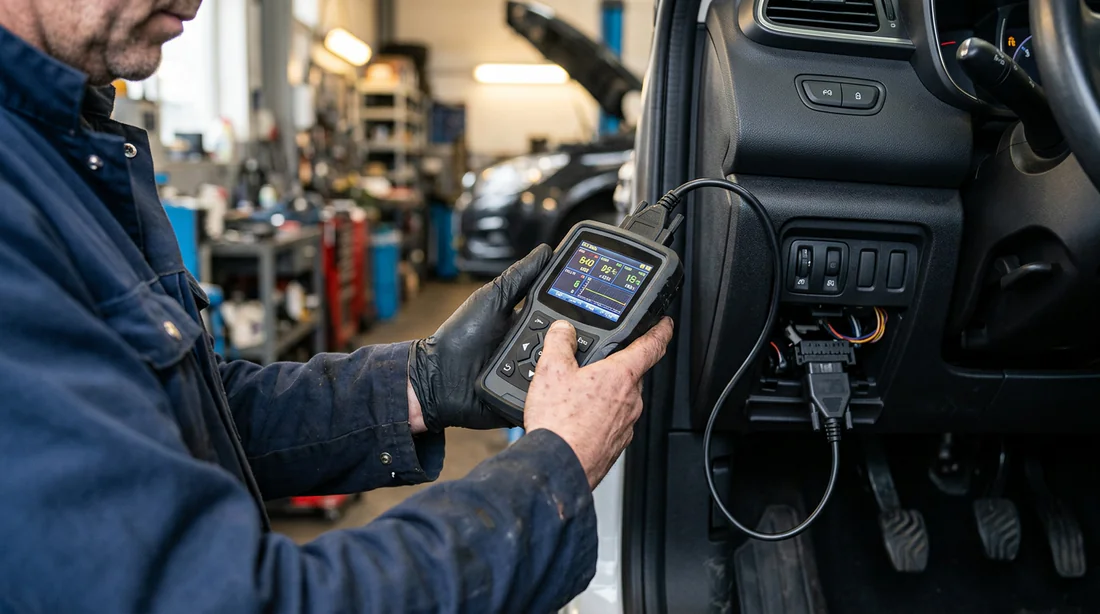

Pour arrêter de changer des pièces à l'aveugle, branchez votre valise OBD2 (ou Clip Renault) et affichez les paramètres en direct. Comparez les valeurs réelles avec les attentes du calculateur.
| Phase de Test | Pression de Consigne | Pression Réelle |
|---|---|---|
| Sous l'action du démarreur | ~ 250 bars | Doit monter très rapidement à 230-250 bars. En dessous, le moteur ne démarre pas. |
| Au ralenti (moteur chaud) | ~ 230 bars | Doit stagner autour de 230 bars. Une tolérance de ± 20 bars reste acceptable. |
| En pleine accélération | De 1200 à 1600 bars | Doit suivre la consigne instantanément, sans effondrement ni pic résiduel au levé de pied. |
Si votre pression réelle s'effondre en charge, traquez la fuite. Le test des retours d'injecteurs reste la meilleure méthode. Branchez de petits gobelets gradués sur les retours et laissez tourner le moteur au ralenti pendant trois minutes. Si l'un des gobelets se remplit bien plus vite que ses voisins, vous tenez votre coupable. Cet injecteur fuit.
Ce code ne vient parfois pas seul. Lors d'un diagnostic approfondi, vous croiserez peut-être d'autres défauts d'injection. Pour affiner votre recherche sur le même circuit logique, lisez notre article sur le Code défaut Renault DF057.
Combien coûte la réparation d'un défaut DF137 ?
Les tarifs jouent aux montagnes russes selon le diagnostic final. Voici nos estimations réalistes pour ce type d'intervention (pièces et main-d'œuvre comprises) :
- Le remplacement du filtre à gasoil coûte entre 50 et 90 euros. C'est la première étape obligatoire de tout bon diagnostic.
- Le changement de l'électrovanne IMV oscille entre 150 et 250 euros. Si vous le faites vous-même, la pièce seule vaut entre 80 et 120 euros.
- Le remplacement d'un injecteur fuyard demande un budget de 250 à 450 euros, selon votre choix entre une pièce neuve ou un échange standard.
- Le scénario catastrophe impliquant la limaille de fer fera exploser la facture entre 1500 et 3000 euros. Ce tarif douloureux s'explique par le remplacement de la pompe haute pression, des quatre injecteurs, du filtre, mais aussi le nettoyage complet du réservoir et des canalisations.
Face à ces montants, un diagnostic OBD rigoureux devient votre meilleur allié financier. Vous savez exactement quelles valeurs vérifier.
FAQ
Puis-je rouler avec le code défaut DF137 ?
Je vous déconseille fortement de prendre la route. Au-delà du mode dégradé insupportable, vous risquez une coupure moteur brutale en plein dépassement. C'est un danger mortel sur l'autoroute. De plus, si la cause provient de la limaille, insister va détruire irrémédiablement ce qu'il reste de votre système d'injection.
Où se trouve l'électrovanne IMV sur un moteur 1.5 dCi ?
L'électrovanne IMV se fixe directement sur le corps de la pompe haute pression Delphi. Vous la reconnaîtrez facilement à sa base de couleur marron et son connecteur électrique à deux voies.
Effacer le code DF137 à la valise suffit-il à réparer ?
Non. La suppression du code défaut éteint temporairement votre voyant et lève le mode dégradé. Mais ne vous faites aucune illusion. Dès la première grosse sollicitation du moteur (une accélération franche nécessitant une forte pression), l'écart sera de nouveau lu par le calculateur. Le DF137 réapparaîtra instantanément.
