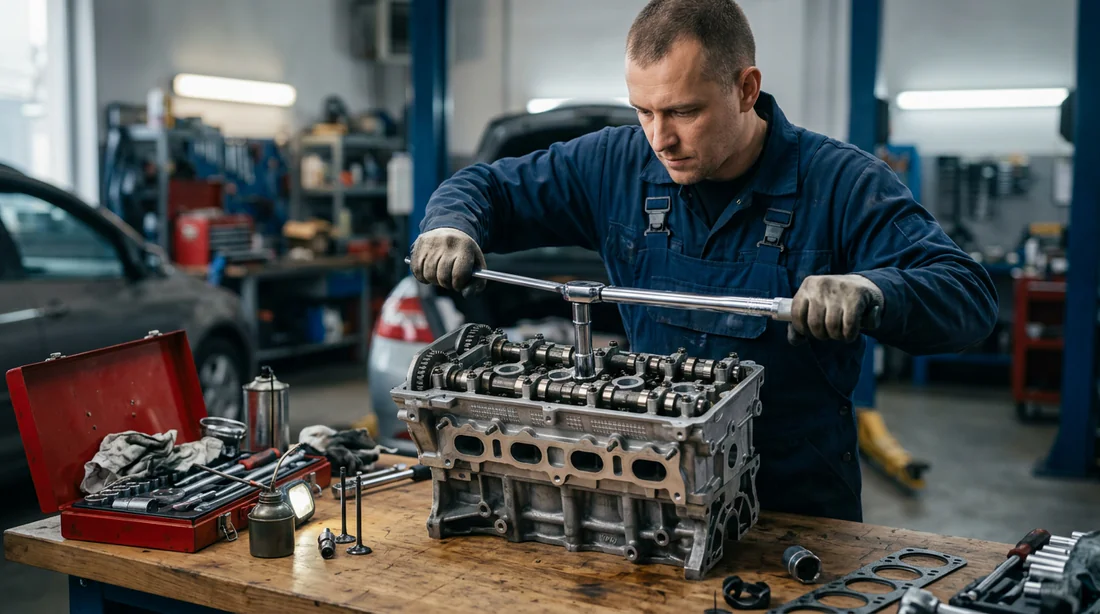

Le moteur trône sur l'établi, le plan de joint brille, le joint neuf attend patiemment. Nous connaissons tous ce moment fatidique face à une réparation lourde. C'est l'instant où l'on craint de foirer le serrage et de ruiner des heures de travail acharné. Une simple erreur de manipulation suffit. La vis casse net dans le bloc. Pire, vous récoltez une fuite de compression assurée au premier coup de démarreur.
Le couple de serrage d'une culasse dépend du constructeur, mais débute généralement par une passe d'approche entre 30 et 60 Nm. Sur les moteurs modernes, cette étape est obligatoirement suivie d'un ou plusieurs serrages angulaires (souvent de 90° à 130°). Il faut toujours respecter l'ordre de serrage en spirale.
Qu'est-ce que le couple de serrage d'une culasse ?
Pour réussir cette opération millimétrée, il faut d'abord comprendre la physique de votre moteur. L'objectif ? Écraser votre joint de culasse de manière parfaitement homogène. Cette pression uniforme garantit l'étanchéité absolue entre le bloc moteur et la culasse. Elle retient ainsi les énormes pressions de combustion, le liquide de refroidissement et l'huile sous pression.
Pour mesurer et appliquer cette force, la mécanique utilise deux unités complémentaires. D'un côté, le Newton-mètre (Nm) définit une force de rotation pure appliquée via un outil dynamométrique pour asseoir la culasse. De l'autre, les degrés (°) mesurent un angle de rotation mécanique. Ils garantissent un étirement précis et contrôlé du métal, bien au-delà des simples forces de friction.
Les 3 étapes pour un serrage de culasse parfait
On ne s'improvise pas mécanicien de précision. Réussir cette opération demande une rigueur absolue. Je vous propose de décomposer ensemble les trois phases chronologiques que nous appliquons méthodiquement en atelier.
1. La préparation et le nettoyage du plan de joint
Avant d'approcher la moindre douille, rassemblez votre outillage de précision. Préparez une clé dynamométrique fraîchement étalonnée, un cadran angulaire ou une clé angulaire électronique, des douilles épaisses adaptées à vos têtes de vis et un jeu de vis strictement neuf.
La propreté de votre plan de joint relève de la chirurgie. La moindre impureté crée un point de surpression fatal. J'insiste particulièrement sur le nettoyage des filetages du bloc. Un fond de trou gorgé d'huile provoque un effet de compression hydraulique au moment d'insérer la vis. Vous aurez l'illusion d'atteindre le bon couple. Dans la réalité, la vis n'écrasera pas la culasse et le fluide bloqué fendra littéralement la fonte.
Un serrage faussé par un bloc sale entraîne inévitablement une perte de compression massive. Ce phénomène destructeur fait partie des premières causes à investiguer lorsqu'un moteur tourne mais ne démarre pas.
Passez un vieux taraud nettoyé au nettoyant frein dans chaque trou du bloc pour extraire les résidus métalliques et séchez parfaitement les fonds de filetages à la soufflette.

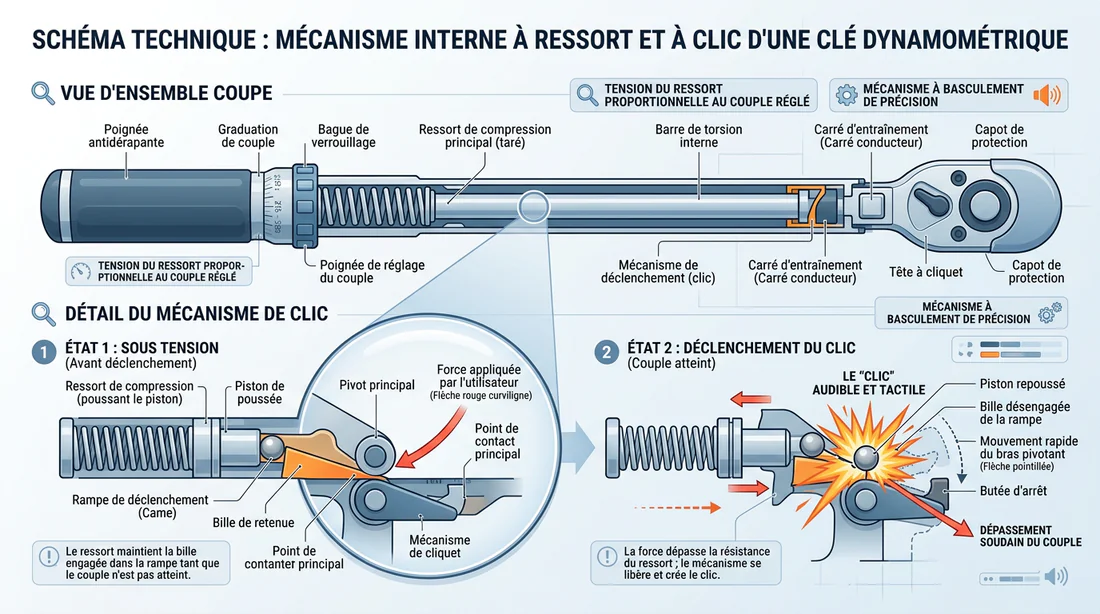

2. La passe d'approche au couple (clé dynamométrique)
Cette première phase plaque la culasse contre le bloc pour positionner le joint bien à plat. Réglez votre outil sur la valeur de pré-serrage du constructeur. Prenons l'exemple d'un serrage initial demandé à 40 Nm.
Verrouillez la poignée de la clé. Adoptez une posture stable, bien en appui. Le mouvement demande une amplitude fluide et continue. Tirez l'outil vers vous sans aucun à-coup jusqu'au fameux « clic » net du déclenchement. Stoppez votre effort dans la seconde. Je vois trop souvent des mécaniciens donner un petit coup supplémentaire pour « assurer » le serrage. C'est une erreur monumentale.
3. Les passes angulaires (clé angulaire)
Les constructeurs modernes ont abandonné le serrage final au couple pur. La raison s'explique par la physique. La friction des filetages fausse systématiquement la force de placage transmise. La rotation en degrés s'affranchit totalement de ce problème de frottement.
Fixez votre cadran angulaire entre la douille et la barre de force. Prenons une documentation exigeant une double passe. Vous pivotez d'un premier quart de tour précis pour ajouter 90°. Laissez reposer le métal quelques minutes selon la fiche technique. Ajoutez ensuite votre seconde passe de 90°. Cette rotation millimétrée étire le métal de façon rigoureusement contrôlée.

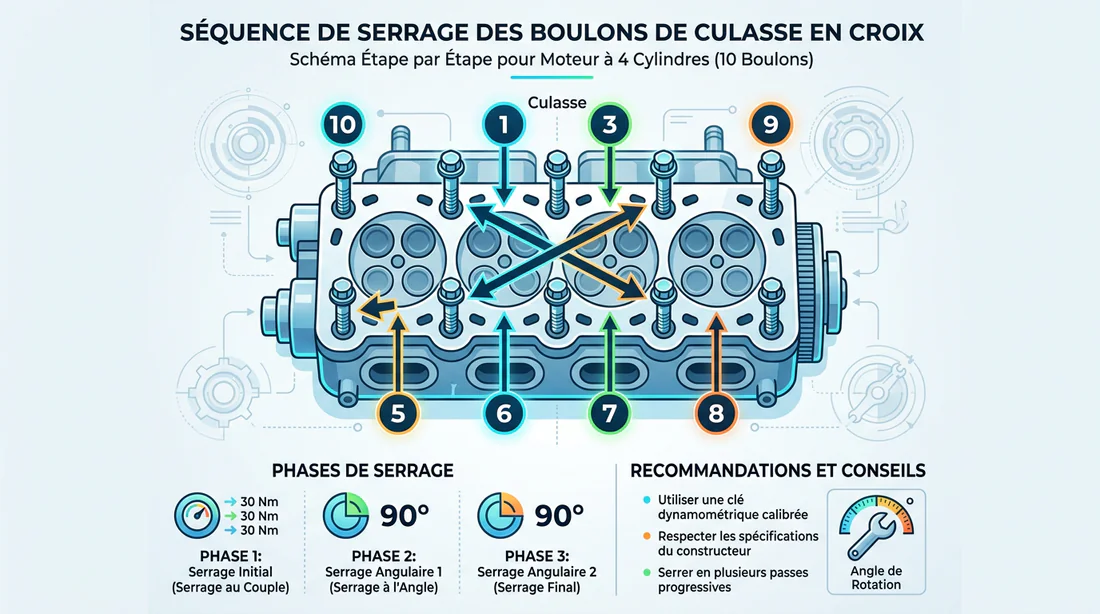

L'ordre de serrage de la culasse : la méthode en spirale
On n'applique jamais la force de placage au hasard. Pour chasser l'air et répartir l'écrasement, nous employons le fameux serrage en escargot ou serrage en croix. Ce nom varie selon les manuels d'atelier.
Le principe reste hautement séquentiel. Démarrez systématiquement par les deux vis situées au centre géométrique exact de la culasse. À partir de ce noyau central, élargissez le périmètre. Alternez une vis en haut, puis une vis en bas. Progressez d'un cran vers la gauche, puis d'un cran vers la droite. Vous dessinez une spirale imaginaire. Elle pousse littéralement la déformation et l'air vers l'extérieur du bloc cylindres.
L'erreur de débutant : réutiliser d'anciennes vis de culasse
Vous pensez réaliser une belle économie en remontant la visserie d'origine ? C'est franchement la pire décision mécanique possible.
Les moteurs actuels embarquent exclusivement des vis à déformation plastique, dites vis à étirement. Leur conception métallurgique les oblige à s'allonger de manière irréversible lors des violentes passes angulaires. Elles agissent ensuite comme des ressorts ultra-puissants. Ces ressorts maintiennent le serrage en permanence malgré les intenses dilatations thermiques du moteur.
Une fois démontée, la vis perd définitivement son élasticité. Regardez-la de près, son profil s'affine visiblement au milieu du filetage. C'est flagrant. Ne faites jamais l'impasse sur du neuf. Des vis réutilisées perdent leur force de maintien. Pire, elles cassent net à ras du filetage dans le bloc moteur sous la contrainte angulaire. Vous devrez alors percer, extraire le moignon trempé et souvent refaire un taraudage complexe avec pose d'hélicoïl. Un véritable cauchemar.
Exemples de couples de serrage selon le type de moteur
La méthode reste identique partout, mais les valeurs de serrage fluctuent énormément d'une architecture à l'autre. Le tableau ci-dessous livre des ordres de grandeur typiques rencontrés en atelier.
| Type de motorisation | Étape 1 (Approche en Nm) | Étape 2 (Passes Angulaires) |
|---|---|---|
| Petit bloc essence (ex: 1.2L 3 cylindres) | 30 Nm | 90° + 90° |
| Moteur essence classique (ex: 2.0L 4 cylindres) | 40 Nm | 90° + 90° + 45° |
| Gros bloc Diesel (ex: 3.0L V6) | 60 Nm | 130° + 90° |
| Moteur Haute Performance (Aluminium Forgé) | 50 Nm | 120° + 90° + 90° |
Attention, je donne ces chiffres à titre purement indicatif. Votre seule véritable bible mécanique reste la Revue Technique Automobile (RTA) de votre code moteur. Seul le respect strict des données constructeur garantit la survie de votre réparation. C'est particulièrement vrai sur les mécaniques très sensibles aux variations thermiques. Nous avons d'ailleurs décortiqué ce point dans notre analyse sur la fiabilité du moteur 2.8 CRD.
Plaquer une culasse dans les règles de l'art demande une préparation chirurgicale, de l'outillage de pointe et des nerfs d'acier. Le duo « passe au couple / serrage en degrés » assure une pression parfaite. À une condition absolue : suivez scrupuleusement cette fameuse spirale du centre vers les bords extérieurs.
Avez-vous déjà ressenti cette fameuse montée d'adrénaline lors de la toute dernière passe angulaire, quand la barre de force plie presque ? Partagez vos galères d'atelier ou vos doutes techniques dans les commentaires.
FAQ
Faut-il huiler les vis de culasse avant le serrage ?
Oui, mais avec une parcimonie extrême. Lubrifiez légèrement le dessous de la tête de vis et les premiers filets pour limiter la friction sèche. En revanche, n'inondez jamais le trou du bloc moteur. Vous risquez de le fissurer irrémédiablement par pression hydraulique au moment d'enfoncer la vis.
Peut-on serrer une culasse sans clé dynamométrique ?
Absolument pas. C'est une hérésie mécanique. Personne ne peut réaliser un serrage d'approche uniforme « au jugé » ou à la seule force du bras. Ce déséquilibre de pression détruirait votre joint neuf en à peine quelques kilomètres.
Pourquoi mon joint de culasse fuit-il juste après l'avoir changé ?
Un tel échec immédiat cache généralement trois causes. Soit vous avez négligé l'ordre en escargot et pincé le joint. Soit le plan de joint présentait un défaut de surface ou de propreté. La dernière option concerne la réutilisation des vieilles vis de culasse. Elles n'ont tout simplement pas fourni la force de serrage requise.
