Vous avez le capot ouvert ou le nez sur votre établi, les sondes à la main. Un doute s'installe. Faut-il se connecter en série ou en parallèle ? Brancher un outil de diagnostic est tout sauf anodin. Une simple erreur d'inattention suffit pour faire fondre les composants internes de votre équipement. J'ai vu trop de multimètres partir à la poubelle à cause de cela. Respirez un bon coup. Je vais vous montrer où et comment placer vos fils sans rien abîmer.

Pour brancher ces appareils, la règle est simple : le voltmètre se connecte toujours en dérivation (en parallèle) aux bornes du composant pour mesurer la tension. L'ampèremètre se branche impérativement en série dans le circuit pour mesurer l'intensité du courant. Un mauvais branchement peut détruire l'appareil.

Avant de commencer : la différence entre tension et intensité

Pour ne plus jamais inverser vos branchements, pensez à un circuit d'eau. C'est l'image mentale la plus efficace.

La tension électrique (mesurée en Volts avec le voltmètre) correspond à la pression dans les tuyaux. L'intensité du courant (exprimée en Ampères avec l'ampèremètre) représente le débit, la quantité de liquide qui passe à un instant T.

On se pose sur les côtés du tuyau pour mesurer la pression. On coupe ce même tuyau et on regarde l'eau passer à l'intérieur pour évaluer le débit. Tout s'articule autour de ce principe.

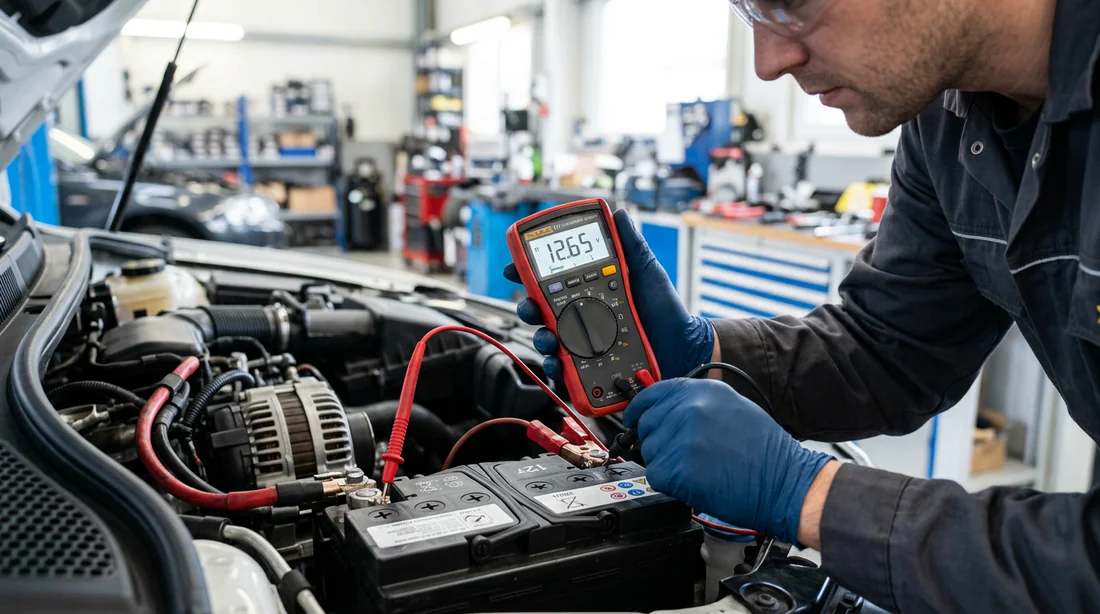

Mesure de la tension continue en parallèle sur une batterie avec un multimètre

Comment brancher un voltmètre (mesure de la tension)

Le voltmètre est un simple espion. Il regarde ce qui se passe entre deux points du circuit. Il ne perturbe jamais le fonctionnement normal de la machine.

Le montage en dérivation (parallèle) est la règle absolue

Cet outil possède une résistance interne extrêmement forte. Le courant ne le traverse quasiment pas. Le montage en dérivation est donc impératif.

Inutile de couper un fil ou de démonter votre installation. L'appareil vient simplement se greffer par-dessus le composant à tester.

Les 3 étapes pratiques pour connecter les sondes

Oubliez la théorie compliquée, voici la méthode de terrain pour prendre votre mesure en toute sécurité :

  1. Tournez la molette sur V et choisissez le mode continu (DC) pour une batterie ou alternatif (AC) pour une prise murale.
  2. Enfichez la fiche noire sur la prise du multimètre indiquée par la mention COM (Commun) et branchez la fiche rouge sur la borne marquée d'un « V ».
  3. Appliquez les pointes métalliques de vos sondes de mesure directement sur les deux pattes du composant à vérifier pour lire la valeur à l'écran.
    💡
    Conseil Pro

    Si vous testez une batterie de voiture (12V), posez simplement la pointe rouge sur la cosse positive et la pointe noire sur la cosse négative. N'éteignez pas le moteur si vous souhaitez tester l'alternateur.

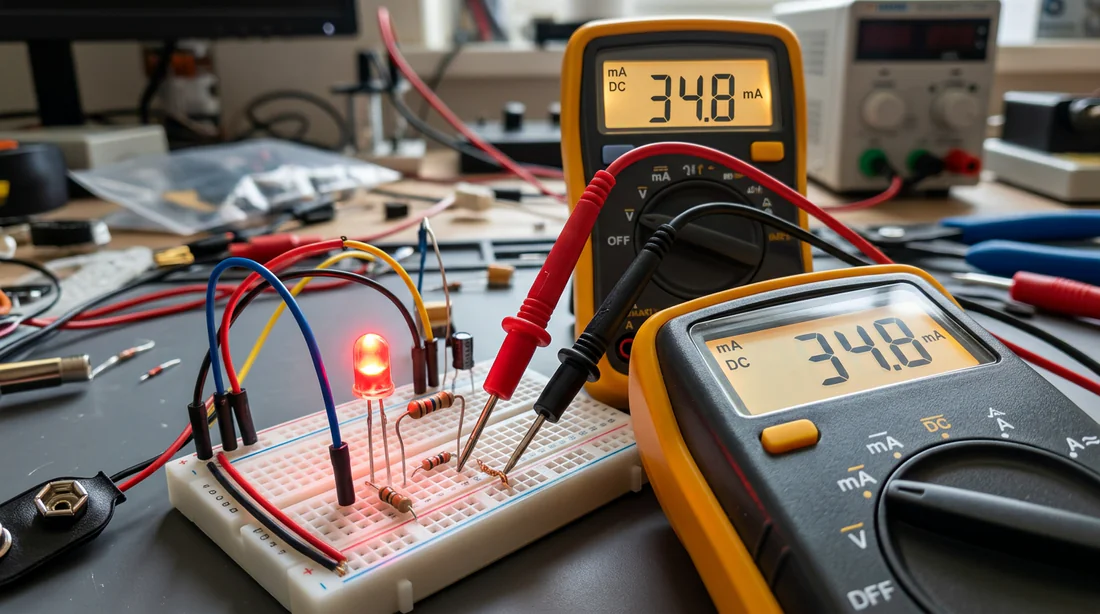

Montage en série d'un multimètre en mode ampèremètre dans un circuit électronique

Comment brancher un ampèremètre (mesure de l'intensité)

Là, on entre dans la zone de danger. Je le dis d'emblée, cette manipulation cause la quasi-totalité des pannes de multimètres chez les débutants. Prenez votre temps pour assimiler la suite.

Le branchement en série obligatoire

Contrairement à la mesure de tension, l'ampèremètre possède une résistance interne presque nulle. Il laisse tout passer.

Pour calculer le débit d'électrons, votre boîtier doit devenir un segment physique de votre installation. Le montage en série est non négociable. Ouvrez physiquement le circuit. Déconnectez un fil et utilisez votre testeur pour recréer le pont entre les deux extrémités. Le courant traverse votre appareil et ferme la boucle.

La procédure de connexion pas-à-pas

Une erreur sur les fiches de votre multimètre numérique vous coûtera un fusible. Appliquez cette méthode à la lettre :

  1. Coupez l'alimentation avant de toucher aux fils.
  2. Laissez le fil noir sur la borne COM.
  3. Déplacez impérativement le fil rouge sur la borne « 10A » pour les gros courants ou « mA » pour les petits courants.
  4. Débranchez un fil de votre installation.
  5. Reliez la pointe rouge du côté de l'alimentation et la pointe noire vers le reste de l'installation pour obtenir un circuit fermé.
  6. Remettez le courant et lisez le cadran.

Maîtriser cela est vital pour diagnostiquer des pannes complexes sur nos véhicules modernes. Si vous voulez appliquer ces méthodes pour diagnostiquer un système d'allumage, je vous recommande de lire notre dossier complet expliquant le fonctionnement et les pannes pour savoir une bobine crayon c'est quoi.

Les 3 erreurs fatales à éviter sur votre établi

J'ai vu ces erreurs des dizaines de fois. Voici ce qu'il ne faut jamais faire sous peine de détruire votre matériel.

Erreur 1 : brancher un ampèremètre en parallèle

C'est la catastrophe classique. Vous oubliez le fil rouge sur la borne 10A et vous posez vos sondes sur le plus et le moins d'une batterie.

Le résultat tombe immédiatement, c'est un court-circuit massif. L'appareil n'oppose aucune résistance. Toute l'énergie s'engouffre dans les câbles. Le fusible de protection interne grille dans la seconde. Dans le pire des cas, les pistes électroniques de la carte mère fondent.

Erreur 2 : choisir un calibre trop petit

Vous essayez de mesurer 5 Ampères avec une molette restée sur le réglage 200 milliampères. L'équipement sature violemment.

La règle d'or pour sauver votre matériel est stricte, commencez toujours par le calibre le plus élevé. Descendez ensuite d'un cran pour affiner la précision dès que vous visualisez l'ordre de grandeur de votre mesure.

Erreur 3 : inverser les polarités

Vous mettez le fil rouge sur le moins et le fil noir sur le plus ? Rassurez-vous, votre matériel ne va pas exploser. L'écran LCD affiche un simple signe « – » devant la valeur numérique. Cela indique seulement que le sens conventionnel du courant est inversé par rapport à la position de vos pointes.

Tableau comparatif : voltmètre contre ampèremètre

Voici la synthèse visuelle pour choisir la bonne configuration en un coup d'œil :

Caractéristique Voltmètre Ampèremètre
Mesure La tension (en Volts) L'intensité (en Ampères)
Montage En dérivation (parallèle) En série
Fiche rouge Borne V Borne 10A ou mA
Résistance Très élevée Très faible (proche de zéro)
Risque d'erreur Affichage erroné Court-circuit / Fusible grillé

FAQ

Peut-on utiliser un seul appareil pour mesurer la tension et l'intensité ?

Oui. C'est l'essence même du multimètre. Tournez la molette centrale, déplacez vos fiches sur les bonnes prises en façade. Ce boîtier unique devient un voltmètre, un ampèremètre ou un ohmmètre.

Que se passe-t-il si je branche un ampèremètre en parallèle par accident ?

Vous créez un pont direct sans résistance entre les pôles positif et négatif. Le courant grimpe en flèche. Le fusible de sécurité interne lâche instantanément et réclame un remplacement manuel de votre part.

Pourquoi mon multimètre affiche « 1 » ou « OL » lors d'une mesure ?

Un « 1 » isolé à gauche de l'écran ou le sigle « OL » (Over Limit) signale une valeur mesurée supérieure au calibre de mesure sélectionné. Passez sur un réglage plus grand sur votre molette pour afficher la bonne valeur.

Vous avez maintenant les bonnes pratiques pour attaquer vos pannes électriques sereinement. Vous êtes-vous déjà fait surprendre par un fusible grillé lors d'un test ? Racontez-moi vos pires (ou meilleures) expériences d'atelier dans les commentaires, on a tous commencé par faire fondre un fil !
